上海虹桥商务区-阿里巴巴总部项目BIM应用

一：项目介绍

本项目为国内少有的商业综合体EPC项目，项目组建EPC管理部门进行全盘管控，由EPC设计管理部进行BIM工作的管理，对土建、机电、景观、幕墙、内装等专业的BIM工作进行统筹协调。我司作为此项目机电BIM进行服务，在此过程中与其他专业进行合作，机电相比其他专业较为复杂较为******。需考虑与其他专业之间碰撞，并且解决碰撞问题。

项目位于上海虹桥商务区核心区北片区 07 地块，核心包括三个街坊，即地块 08-02， 08-04， 08-05，包含商业服务用地、商务办公用地及广场用地。基地北临淮虹路，西邻申长路，南邻润虹路。是该开发区域的中心北部区域，临近商业，文化及交通设施，可形成一个显著的综合性项目场地。总用地面积为 25583 m2。总建筑面积 140944 m2，其中地上总建筑面积 77469m2，计容建筑面积 76540 m2，地下总建筑面积 63475m2，总容积率3.0。

二：使用BIM整体流程

三：BIM管线深化设计

在本项目使用BIM技术，对所有管线进行深化设计，做到减少浪费、提******率、提升质量、是客户得到更好体验，同事使用BIM技术进行深化设计——对传统设计成果持续**，行成精细化施工图。使用BIM技术进行导出施工图，先是通过本项目EPC管理部门的审核，在进行AECOM的报审。图纸有问题既通过BIM在进行修改以及出图，在进行报审，直至图纸可达到施工要求，通过精细化施工图实现精益建造。

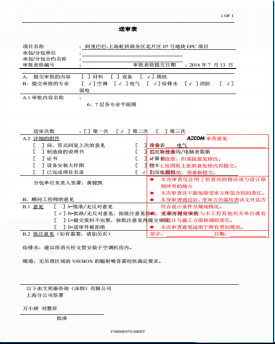

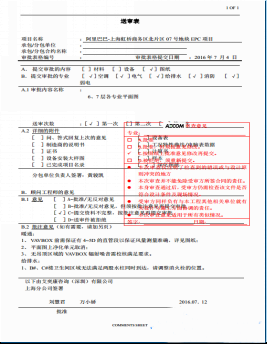

AECOM送审表

BIM模型与现场一比一

四：BIM成果展示

自用办公场所管线

局部走廊区域管线
